CompactLogix System

CompactLogix Control Systems

CompactLogix คือ PLC ของ Allen-Bradley ที่นิยมใช้งานอย่างกว้างขวางในวงการอุตสาหกรรม เช่น ผลิตรถยนต์ และอาหารเครื่องดื่ม เป็นต้น มีรุ่นคอนโทรลให้เลือกใช้งานตั้งแต่ขนาดเล็กจนถึงรุ่นรองรับ IIoT

CompactLogix 5370 PLC Allen-Bradley

CompactLogix 5370 Controllers
(Bulletin 1769)

PLC ประสิทธิภาพสูง รองรับการใช้งานในหลากหลายแอพพลิเคชั่น ทั้ง Discrete Control, Motion Control, Process Control และ Safety application รวมอยู่ใน Platform เดียวกันโดยใช้ซอฟต์แวร์ Studio 5000   รองรับการต่อพ่วงอุปกรณ์ที่หลากหลาย เช่น Remote I/O, VFD, Smart Device ต่างๆ ด้วยพอร์ต LAN คู่ ง่ายต่อการเชื่อมต่อไปยังระบบควบคุมที่ใหญ่กว่า เช่น SCADA, หรือ Plant Controller

  • เหมาะสำหรับงานขนาดเล็กและขนาดกลางที่ต้องการใช้อินพุตเอาต์พุตและโมชั่นคอนโทรลจำนวนไม่มาก
  • รองรับ Integrated Motion บนเครือข่าย EtherNet/IP เพื่อขยายขีดความสามารถให้สูงสุด
  • รองรับการเชื่อมต่อเครือข่ายชนิด Device Level Ring (DLR) เพื่อเพิ่มความมั่นคงของระบบ
  • ไม่จำเป็นต้องใช้แบตเตอรี่ด้วยตัวเก็บพลังงานภายในตัวคอนโทรลเลอร์
  • มีการ์ด SD ขนาด 2 GB ให้มาพร้อมคอนโทรลเลอร์ สำหรับการเก็บและเรียกคืนโปรแกรม
  • สามารถใช้งาน Open socket ได้ทำให้รองรับ Modbus TCP และอุปกรณ์อื่นๆได้ เช่น Printer และ Bardcode reader เป็น
  • สามารถเชื่อมต่อ HMI รุ่น PanelView Plus และ PanelView 800 ได้
  • มีรุ่น conformal coating ให้เลือกใช้งาน

Download
- CompactLogix 5370 Product Profile
- CompactLogix Selection Guide
- CompactLogix 5370 User Manual

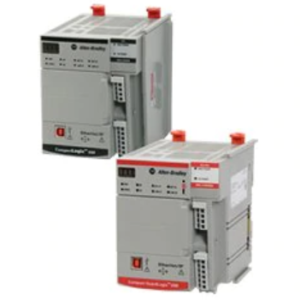

CompactLogix 5380 PLC Allen-Bradley

CompactLogix 5380 Controllers
(Bulletin 5069)

PLC ประสิทธิภาพสูง ที่มาใน Platform ใหม่ ซึ่งยังคงรองรับการใช้งานที่หลากหลาย ทั้ง Discrete Control, Motion Control, Process Control และ Safety application รวมอยู่ใน Platform เดียวกัน  โดยใช้ซอฟต์แวร์เพียงตัวเดียว คือ Studio 5000   จุดเด่นของ CompactLogix 5380 คือ ความเร็ว CPU ที่เร็วกว่ารุ่นเก่า (5370 Series) ถึง 11 เท่า ทำให้เหมาะอย่างยิ่งในงานควบคุม Servo Motor ด้วย CIP™Motion จำนวนหลายๆแกน และเหมาะสำหรับงานที่ต้องการความเร็วสูงและการต่อพ่วงอุปกรณ์ที่หลากหลาย เช่น Servo Drive, Remote I/O, VFD, Smart Device ต่างๆ

  • เหมาะสำหรับงานขนาดเล็กและขนาดกลางที่ต้องการใช้อินพุตเอาต์พุตและโมชั่นคอนโทรลจำนวนไม่มาก
  • รองรับการเชื่อมต่อเครือข่ายได้ทั้งแบบ Device Level Ring และ Linear Topologies
  • มีพอร์ต Ethernet ความเร็ว 1Gb จำนวน 2 พอร์ต รองรับ Dual IP address ทำให้สื่อสารด้วยความเร็วสูงทั้ง I/O และโมชั่นคอนโทรล
  • โมดูลอินพุตเอาต์พุตใหม่รุ่น 5000 I/O มีขนาดกระทัดรัดกว่า

Download
- CompactLogix 5380 Product Profile
- CompactLogix Selection Guide
- CompactLogix 5380 User Manual
- CompactLogix 5380 Technical Data




CompactLogix 5480 IIoT Controllers
(Bulletin 5069)

PLC ประสิทธิภาพสูงซึ่งมาพร้อมกับระบบปฏิบัติการ Windows 10 IoT Enterprise ซึ่งทำงานขนานกันอย่างไร้รอยต่อ เปลี่ยนกฎเกณฑ์แบบเดิมที่ต้องเชื่อมต่อ PLC เข้ากับคอมพิวเตอร์โดยต้องอาศัยทรัพยากรมากมาย มาสู่ระบบการทำงานที่กระชับและทันสมัยมากขึ้น ด้วยความสามารถของ Microsoft Windows Platform ทำให้ CompactLogix 5480 ไร้ขีดจำกัดในการพัฒนาแอพพลิเคชันที่จะใช้งานบน Windows  เช่น แอพพลิเคชันทีใช้เป็น Interface ในการควบคุมเครื่องจักร (HMI), การเก็บบันทึกข้อมูล, การวิเคราะห์ข้อมูลย้อนหลัง หรือแม้แต่การส่งข้อมูลขึ้นไปยัง Cloud Computing โดยตรงก็เป็นไปได้เช่นเดียวกัน
