WIKA-Resistance Thermometer

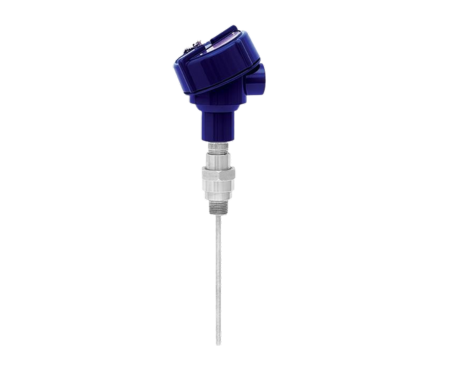

Model TR10-0
Resistance thermometer
(Industrial assembly)

เทอร์โมมิเตอร์แบบ RTD ซีรีส์นี้ใช้ร่วมกับเทอร์โมเวลล์ได้หลายแบบ หรือใช้โดยไม่ต้องมีเทอร์โมเวลล์ถ้าเป็นแบบเชื่อม เลือกเซนเซอร์ หัวเชื่อม ความยาวก้าน และการต่อได้ตามต้องการ ใส่ตรงในกระบวนการหรือใช้กับเทอร์โมเวลล์ก็ได้ และสามารถเปลี่ยนเซนเซอร์รุ่น TR10 ได้

การใช้งาน

• อุตสาหกรรมเคมีและปิโตรเคมี
• เครื่องจักร โรงงาน และการวัดถัง
• อุตสาหกรรมน้ำมันและก๊าซ
• พลังงานและสาธารณูปโภค
• อุตสาหกรรมเยื่อและกระดาษ

คุณลักษณะเด่น

• ช่วงอุณหภูมิเซนเซอร์ -196 ... +600 °C [-321 ... +1,112 °F]
• ติดตั้งในเทอร์โมเวลล์หรือเข้ากระบวนการโดยตรงด้วยการเชื่อม สปริงโหลด หรือฟิตติ้งแบบอัด
• จัดส่งได้ทั้งแบบมีหรือไม่มีทรานสมิตเตอร์ แปลงสัญญาณความต้านทานเป็นสัญญาณอนาล็อกหรือดิจิทัล
• ได้รับการรับรองสำหรับพื้นที่กันระเบิด กันน้ำฝุ่น และพื้นที่ใช้งานทั่วไป จาก CSA, FM, IECEx และ ATEX (ทั้งแบบมีหรือไม่มีเทอร์โมเวลล์)
• แบบไม่มีเทอร์โมเวลล์ต้องใช้โครงสร้างป้องกันไฟลามในตัว
• เซนเซอร์ RTD แบบสปริงโหลดให้การสัมผัสแน่นกับฐานเทอร์โมเวลล์ (ถอดเปลี่ยนได้)

Download
>Data Sheet TE 61.01
>Data Sheet AC 80.30
>Operating Instructions#1
>Operating Instructions#2
>Operating Instructions#3

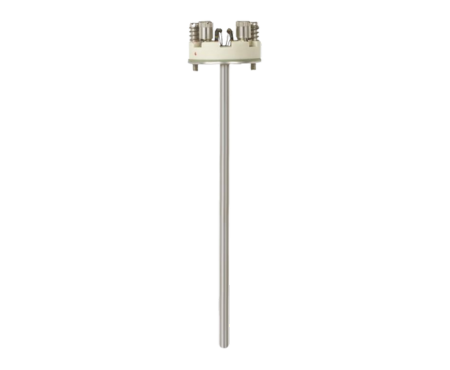

Model TR10-A
Measuring insert
(For resistance thermometer)

ก้านวัดตามมาตรฐาน DIN 43735 สำหรับเทอร์โมมิเตอร์แบบ RTD ออกแบบให้ติดตั้งในเทอร์โมเวลล์ ผลิตจากสายหุ้มแร่ดัดงอได้ ปลายก้านมีเซนเซอร์และสปริงโหลดเพื่อสัมผัสฐานเทอร์โมเวลล์ มีรุ่นปรับแต่งได้ เช่น ความยาวพิเศษ ปลอกเสริม ไม่มีเทอร์มินัลบล็อก หรือติดทรานสมิตเตอร์ เลือกชนิดเซนเซอร์ ความแม่นยำ และการต่อได้ มีใบรับรองป้องกันระเบิดหลายแบบ และรองรับติดทรานสมิตเตอร์อนาล็อกหรือดิจิทัล

การใช้งาน

• ก้านวัดสำรองสำหรับงานซ่อมบำรุง
• ใช้ได้กับงานอุตสาหกรรมและห้องปฏิบัติการทุกประเภท

คุณลักษณะเด่น

• ช่วงอุณหภูมิเซนเซอร์ -196 ... +600 °C [-320 ... +1,112 °F]
• ผลิตจากสายหุ้มแร่ (Mineral-Insulated)
• ความปลอดภัยตามมาตรฐาน SIL เมื่อใช้ร่วมกับทรานสมิตเตอร์รุ่น T32
• ออกแบบแบบสปริงโหลด
• มีรุ่นป้องกันการระเบิดพร้อมใบรับรองหลายประเภท

Download
>Data Sheet TE 60.01
>Data Sheet SP 05.26
>Operating Instructions
>Additional Operating Instructions#1
>Additional Operating Instructions#2
>Additional Operating Instructions#3
